當你見到形似金屬材質的外墻漆，大概率是氟碳漆噴涂后的效果。氟碳漆是一種具備優(yōu)異防腐性、強附著性、超強耐候性以及自潔能力的高性能涂料，超強的附著性使得它可以輕松涂飾在金屬底材、混凝土水泥、塑料、復合材料等基面，適用于多種基材。而在氟碳漆施工的過程中，通常都是以噴涂工藝為主，接下來我們就外墻氟碳漆噴涂工藝流程來給大家介紹一下。
氟碳漆噴涂工藝完整施工流程如下：
基底清理(局部修補、批嵌、打磨)→膩子層及分割縫施工→噴涂氟碳封閉底漆→噴涂氟碳中涂漆→噴涂氟碳金屬面漆→涂刷分隔縫漆→現場清理、竣工驗收;
氟碳漆噴涂工藝流程【1】：基底清理(局部修補、批嵌、打磨)
1.用鏟刀、砂紙、氣槍等工具清除基層表面的灰漿、浮灰、油污等附著物，對污染較嚴重部位采用高壓水槍進行沖洗清潔。
2.用抗裂找平膩子對基層蜂窩、砂眼、細小孔洞、凹陷處及細小裂縫進行批嵌修補，修補后適度打磨。
3.基層處理后將進行驗收，驗收合格后方可進行下一流程的作業(yè)。

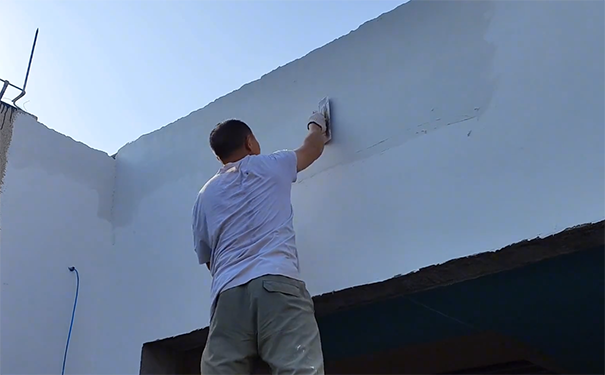

氟碳漆噴涂工藝流程【2】：膩子層及分割縫施工
1.批刮一遍抗裂找平膩子：按照產品說明書調配膩子，批刮一遍對基層進行找平，局部未能找平的面可進行二次找平。
2.復合耐堿網格布：在上一工序完成24小時(視實際情況可延長時間)后用抗裂找平膩子貼帖耐堿網格布，先批刮一道抗裂找平膩子，再貼上網格布，之后在網格布上薄批一層抗裂找平膩子，整個過程需注意防止空鼓、網格布起皺及基面是否平整。(注：如保溫系統(tǒng)已復合耐堿網格布，此工序可略)
3.根據該工程分格縫設計要求，用美紋膠帶對墻面進行分隔處理，先橫向再縱橫，美紋膠帶寬度為設計時分割縫的寬度。
5.滿批一道抹面膩子：在上一工序完成24小時(視實際情況可延長時間)后批刮抹面膩子，在整個批刮過程中需注意手法，盡量減小批刀痕。
6.清除分隔縫上的膩子：在上一工序完成后立即將美紋紙按先縱向后橫向撕下，清除分隔縫上的膩子，視施工情況可分在批刮抹面膩子時同時進行。
7.分格批刮一道光面膩子：在上一工序完成24小時(視實際情況可延長時間)后批刮光面膩子，在整個批刮過程中需注意手法，盡量減小批刀痕并保持分隔縫的完整。
8.分格批刮氟碳漆專用光面膩子：在上一工序完成24小時(視實際情況可延長時間)后分格批刮氟碳漆專用光面膩子，在整個批刮過程中需注意手法，盡量減小批刀痕并保持分隔縫的完整。
9.分隔縫形狀處理：在上一工序完成24小時后，用氟碳漆專用光面膩子對分隔縫進行處理，使分隔縫光滑。
10.打磨：在上一工序完成24小時(視實際情況可延長或縮短時間)后選用適當的砂紙進行打磨，在打磨時注意消除批刀痕，并盡量保持基面光潔度一致，無明顯砂痕。
11.二道分格批刮氟碳漆專用光面膩子：打磨完成后批刮二道氟碳漆專用光面膩子，在整個批刮過程中需注意手法，盡量減小批刀痕并保持分隔縫的完整。
12.打磨：在上一工序完成24小時(視實際情況可延長或縮短時間)后選用適當的砂紙對平面及分隔縫進行打磨，在打磨時注意消除批刀痕，并盡量保持基面光潔度一致，無明顯砂痕。
13.驗收：上一工序完成后對基面進行驗收，基層每一分隔面不能出現明顯的批刮印痕和凹凸不平現象，手摸無凹凸不平感覺，無空鼓、脫粉等不良現象，不同分隔面高低差是否滿足要求，分隔縫是否滿足設計要求。

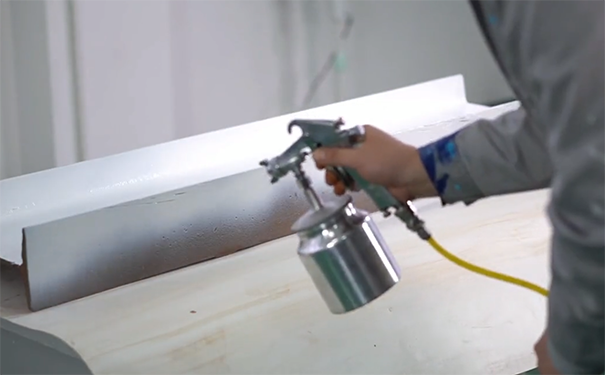

氟碳漆噴涂工藝流程【3】：噴涂氟碳封閉底漆
1.氟碳漆專用封閉底漆組成：氟碳漆專用封閉底漆(主漆)、固化劑和稀釋劑，施工前主漆與固化劑配比應嚴格按照材料配比說明進行配比，稀釋劑用量可根據施工環(huán)境適當調整。
2.噴涂氟碳漆專用封閉底漆一道：膩子層及分隔縫施工驗收合格后噴涂氟碳漆專用封閉底漆，噴涂時要求漆膜均勻、連續(xù)(含分隔縫處)。
3.混合后的涂料在25℃可供2小時使用，表干30min/25.實干24小時。
氟碳漆噴涂工藝流程【4】：噴涂氟碳中涂漆
1.氟碳中涂漆組成：氟碳中涂漆(主漆)、固化劑和稀釋劑，施工前主漆與固化劑配比應嚴格按照材料配比說明進行配比，稀釋劑用量可根據施工環(huán)境適當調整。
2.噴涂氟碳中涂漆一道：氟碳漆專用封閉底漆噴涂24小時后噴涂氟碳中涂漆，噴涂時要求漆膜均勻，可每個分隔面單獨噴涂，也可多個分隔面連續(xù)噴涂。
3.混合后的涂料在25℃可供2小時使用.表干30min/25.實干24小時。

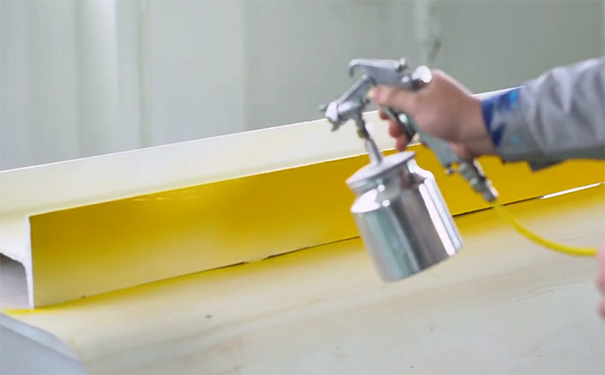

氟碳漆噴涂工藝流程【5】：噴涂氟碳金屬面漆
1.氟碳金屬漆組成：氟碳金屬漆(主漆)、固化劑和稀釋劑，施工前主漆與固化劑配比應嚴格按照材料配比說明進行配比，稀釋劑用量可根據施工環(huán)境適當調整
2.噴涂氟碳金屬漆一道：氟碳中涂漆噴涂24小時后噴涂氟碳金屬漆，噴涂時要求漆膜均勻，可每個分隔面單獨噴涂，也可多個分隔面連續(xù)噴涂。
(1)空氣噴涂法
是將涂料由噴槍的噴嘴中噴出，由空氣縮機產生的壓縮空氣在噴嘴處產生負壓將漆流沖散成粒狀射向被涂物面?？諌簷C的射壓力2-4公斤/平方厘米，槍口與被涂物的距離 20-40 厘米。操作者施工熟練程度決定了噴漆質量的好壞。
(2)熱噴涂法
是在施工前先將涂料預熱到 40-60℃壓縮空氣也須預熱，壓力為 1.7-2 公斤/cm2.此法節(jié)省控制，污染小，還可提高涂層厚度。在重防防腐工程上應用的空氣噴涂法質量好。
(3)高壓無空氣噴涂法
是驅動高壓泵把涂料增壓 100-200 公斤/cm2.通過特制的噴嘴小孔(0.2-1 毫米)噴出，在大氣中霧化成很細的流線，流線由于表面強力的作用就變成很細的微粒沉積到工件表面。
注：不同顏色氟碳金屬漆施工，在其交界處需著重加強保護，且一種顏色的施工在另一種顏色干燥后進行。
3.混合后的涂料在25℃可供2小時使用.表干30min/25.實干24小時。
氟碳漆噴涂工藝流程【6】：涂刷分隔縫漆
使用適當毛刷或毛筆對分隔縫涂刷黑色油性線條漆，涂刷時需注意保護分隔縫周邊處的金屬漆漆膜。
氟碳漆噴涂工藝流程【7】：現場清理、竣工驗收
施工完畢，需對施工現場進行清理工作。如：保護膜的清除、涂料包裝桶的清理、現場臨時搭設建筑物的拆除等等。該工程無論施工和驗收均按照標準進行。如漆膜無色差、無龜裂、無流墜、皺皮、無黑影、發(fā)光、不漏底、不粉化和變色等現象。
以上就是氟碳漆噴涂施工的完整工藝流程，如果您對于氟碳漆怎么噴涂如何操作還有一些不明白，還可以通過在線咨詢的方式與我方專業(yè)客服人員進行交流。
